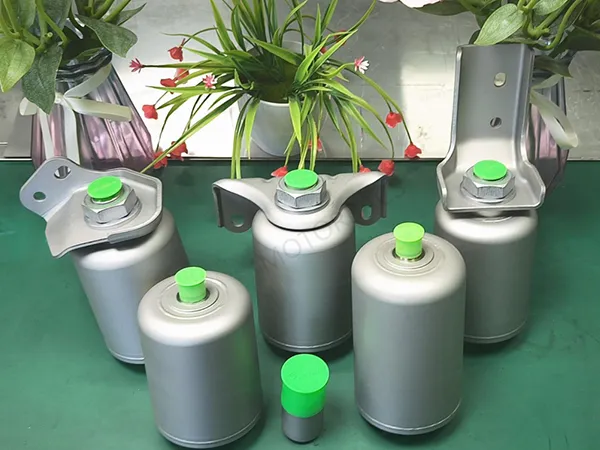

金属ベローズ式アキュムレータ
自動車および産業分野における油圧・空圧システム向けの、高精度流体制御・蓄圧コンポーネント
当社は、精密金属ベローズ式アキュムレータの研究開発および製造に特化しており、自動車および産業分野の油圧・空圧システム向けに、高精度な流体制御と蓄圧ソリューションを提供しています。
【製品の特長と優位性】
精密金属ベローズアキュムレータは、金属ベローズをコア隔離部材として採用した、高精度なエネルギー蓄積および動的圧力調整デバイスです。特に、高周波応答、超低リーク、および厳格なクリーン環境が求められる過酷なアプリケーションに最適です。従来型のピストン式やダイアフラム式蓄能器と比べ、極めて高い信頼性と精度が求められる条件下で顕著な優位性を発揮します。
当社の製品は、金属ベローズコンポーネントを核として、高圧エンドキャップ、ベローズ本体、充気エンドキャップ、流体（または気体）接続部、充気バルブなどの機能部品を統合しています。金属ベローズの柔軟な変形を利用し、ガスと作動媒介の完全分離と高効率なエネルギー変換を実現します。
卓越した製造プロセスと厳格な品質管理体制により、製造されるすべてのアキュムレータが、過酷な稼働環境下でも極めて安定かつ正確なパフォーマンスを持続することを保証します。当社は、お客様の流体制御システムにおいて、最も信頼される蓄圧パートナーを目指しています。

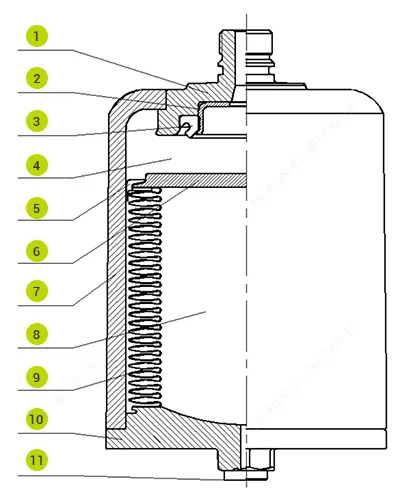

構造構成
- オイル側エンドキャップ
- リテーニングリング
- シールリング
- オイルチャンバー
- ガイドリング
- シールカバー
- シリンダー
- ガス室
- ベローズ
- エンドキャップ
- ガスシールキャップ

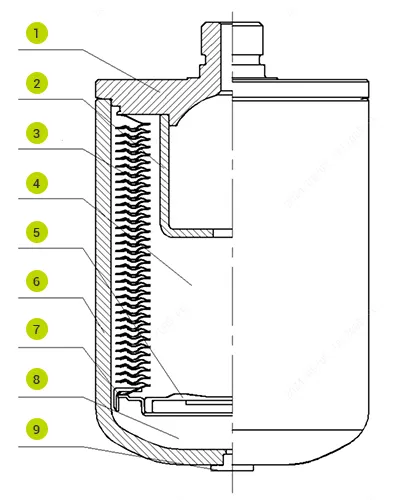

- オイル側エンドキャップ
- サポートスリーブ
- ベローズ
- オイルチャンバー
- シールカバー
- シリンダー
- ガイドリング
- ガス室
- ガスシールキャップ
作動原理
-
エネルギー蓄積
システム圧力がアキュムレータのプリチャージ（ガス封入）圧力を超えると、作動流体がベローズを押し込み、内部ガスが圧縮されます。気体体積の減少に伴い、ガス圧力が上昇（ボイルの法則に基づく）。これにより、システムのエネルギーがガスの圧縮エネルギー（ポテンシャルエネルギー）として蓄えられます。 -
エネルギー放出
システム圧力がアキュムレータ内部のガス圧を下回ると、ガスの膨張力によりベローズが伸長し、蓄積されたエネルギーを作動流体としてシステム内へ押し戻します。 -
精密な制御性能
ベローズの伸縮変位は圧力変化に対して高い線形性を有しており（直線性：≤ 0.5%）、極めて高精度な容積制御が可能です。また、摺動部品を一切排除した固定構造（ベローズとエンドキャップが剛結）であるため、応答遅延は ≤ 5ms を実現。10～100Hzの圧力変動など、高周波の脈動吸収にも最適です。
主要パラメータ

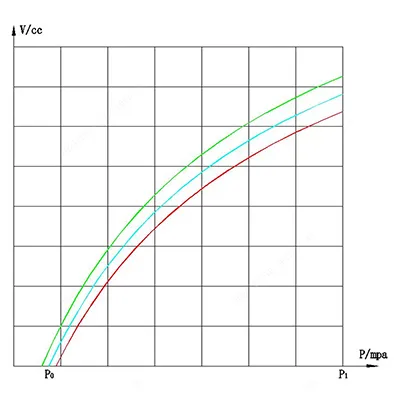

蓄能器のPV曲線は、システム圧力 P の変化に伴う内部流体体積 V の変化を示すグラフです。蓄能器の性能、特にエネルギー蓄積および放出時の動的挙動を解析・理解する際に用いられます。
- 予充圧力（P0）: 作動流体側に圧力がかかっていない状態での蓄能器内ガス圧力。
- 作動圧力（P1）: 通常作動条件下で蓄能器が到達する最大圧力。
- 設計圧力（P2）: 蓄能器が構造上耐えられる最大圧力。
- 有効容量（V0）: 予充状態における蓄能器のガス室容量。
- 作動温度: −40°C～120°C
- 破裂圧力: ≥ 80 MPa
従来型蓄能器との比較
| 特性 | 精密金属ベローズアキュムレータ | ピストン式アキュムレータ | ブラダ（ダイアフラム）式 |
| 漏れ率 | ≤ 1 × 10⁻⁹ Pa·m³/s | 高い（摩擦ペアの摩耗の可能性あり） | 低い（ゴムの経年劣化による懸念） |
| 応答時間 | ≤5ms | ≥50ms | ≤20ms |
| 容積の直線性 | ≤0.5% | ≥2% | ≤1% |
| クリーン度 | パーティクル発生なし（金属ベローズ構造） | 金属粒子が発生する可能性あり | ゴム粒子が発生する可能性あり |
| 疲労寿命 (サイクル) | ≥ 1,000,000 | ≥ 500,000 | ≥ 300,000 |
| 対応圧力 | 0.5 – 31.5 MPa (最大70 MPaまで対応) | 0.5-31.5 MPa | 0.5-25 MPa |
主要用途
高精度、卓越した清浄度、そして高速応答性を備えた精密金属ベローズ式アキュムレータは、以下の分野において最適なソリューションとなっています：
- 半導体・電子機器製造装置
半導体露光装置やイオン注入装置の油圧駆動システムにおいて、高周波の圧力脈動を吸収し、加工精度を維持します。パーティクル発生ゼロ、かつ極めて高いクリーン度（クラス10環境対応）を実現し、超清浄度が求められるプロセスに貢献します。 - 精密工作機械・ロボティクス
工作機械の主軸（スピンドル）油圧バランサーにおいて、高速切削時の負荷変動を瞬時に補正し、主軸回転数の安定（変動幅 ≤ ±1 rpm）を維持します。また、協働ロボットの関節駆動部では、瞬時のエネルギー補完によりサーボモーターの消費電力を低減します。 - 医療機器
手術用ロボット（腹腔鏡下手術機器等）の油圧アクチュエータにおいて、精密な容積制御によりミリ単位の動作精度を可能にします。血液透析装置の油圧回路では、ゴム部品を排除したオール金属構造により、血液汚染のリスクを完全に回避します。 - 航空宇宙・防衛
衛星の姿勢制御用油圧アクチュエータとして、軽量なチタン合金ベローズを採用。-50°C〜150°Cの過酷な環境下でも安定した蓄圧・放出性能を発揮します。また、ミサイル誘導システムではエンジン振動による衝撃を吸収し、高い制御精度を担保します。
生産能力・環境要求

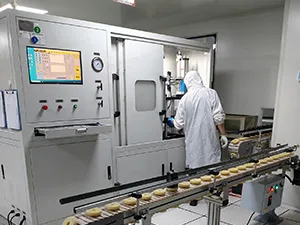

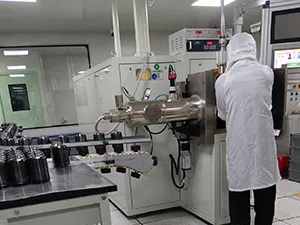

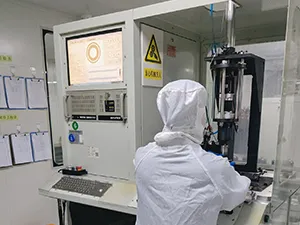

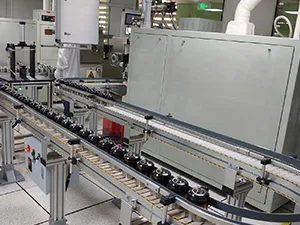

生産能力
- 全自動生産ライン: 3ライン稼働
- 月間生産能力: 100,000台
- 主要設備: ベローズ成形機、真空電子ビーム溶接機、マイクロプラズマ溶接機、超音波探傷装置、ヘリウムリークディテクタ、PVオンライン試験機、中周波インバータ溶接機

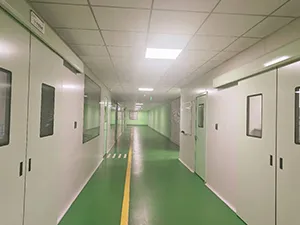

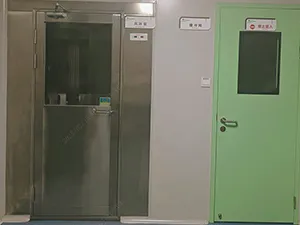

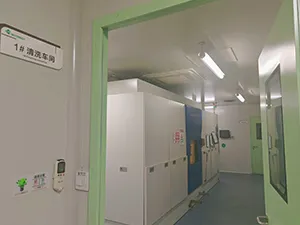

生産環境（クリーンルーム仕様）
- クリーン度: クラス1,000,000（ISOクラス8相当）
- 温湿度管理: 温度 18〜28°C、湿度 45〜65%
- 換気回数: 毎時12回以上
- 作動油清浄度: NAS等級 8以下を遵守
- 内部洗浄度: 重量法に基づき、充填前の内部残留汚染物 ≤ 4 mg を徹底管理
製造工程

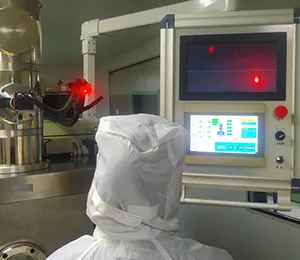

プラズマ溶接
気密試験

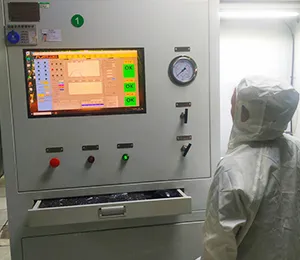

PV性能試験

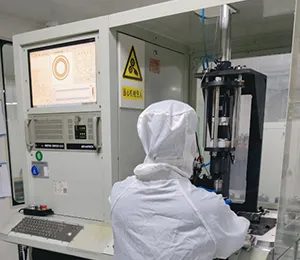

超音波探傷検査
