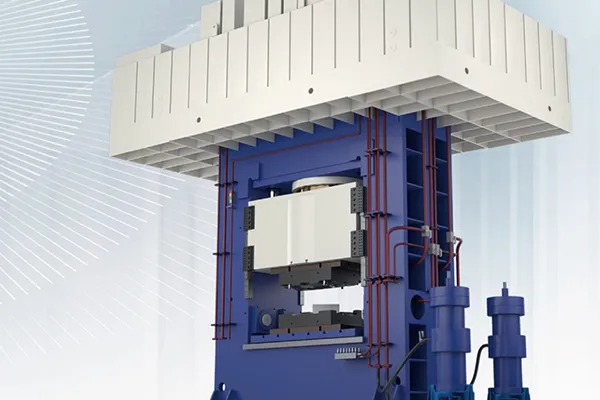

4000トン級CNC管材ハイドロフォーミング用プレス機

自動車部品および産業用金属管材向け 全自動・高圧バルジ成形設備

当社の4000トン級CNC管材ハイドロフォーミング用プレス機は、主に自動車および産業分野における軽量かつ高強度な管状構造部品の製造に使用されます。本バルジ成形設備の設計は、現在の製造現場における「軽量化」「部品品質の向上」「高効率化」という生産ニーズに特化しています。管材ハイドロフォーミングにおける精密な超高圧制御とサーボ油圧システムは、生産ライン全体のパフォーマンスを決定づける重要な役割を果たします。

• 超高圧対応
  各バルジプレス機には増圧シリンダが2基搭載されており、最大400 MPaの内部圧力を実現します。この圧力レベルにより、変形量が大きく、高い降伏強度を持つ複雑な部品の成形が可能です。
• 高精度な圧力制御
  増圧シリンダでの圧力制御は±0.5 MPaの範囲内で維持され、ハイドロフォーミングプロセスに不可欠な精度要件を完全に満たします。
• ミクロンレベルの変位制御
  シリンダの変位センサーは、0.001 mmの分解能で動作を検知します。稼働中、サイドシリンダ（軸押しシリンダ）の実際の位置決め精度は±0.1 mm以内に制御され、成形時の極めて正確な材料送りをサポートします。
• 高効率サーボ油圧制御
  各油圧シリンダは独立したサーボ制御システムによって駆動され、最大速度は110 mm/sに達します。従来のサーボバルブ制御と比較して、同等のコストを維持しながらも、応答速度が速く、優れたエネルギー効率を発揮します。
